Rust嵌入式开发-蜂鸣器

这几天突然对嵌入式有了兴趣，但是又不想接触C语言和C++的大坑(主要是arduino的引导坏了，程序无法烧录进去，不会修)，后面发现rust正在逐渐支持嵌入式开发，所以来尝试一手。

提示

主要器件以及依赖： 器件：

  1. 芯片：stm32f103c8t6
  2. 无源蜂鸣器
  3. led二极管
  4. 1K电阻

软件依赖：

  1. rust 1.85.0-nightly
  2. cortex-m =
  3. cortex-m-rt = "0.7.5"
  4. cortex-m-semihosting = "0.5"
  5. panic-halt = "1.0.0"
  6. stm32f1xx-hal =
  7. openocd 0.12.0+dev-01557-gdd1758272-dirty
  8. arm-none-eabi-addr2line 2.36.1

软件具体的环境可以参照视频：rust嵌入式编程open in new window

之所以选择stm32f103c8t6，是因为这个板子便宜，并且支持的依赖库也多。

电路图

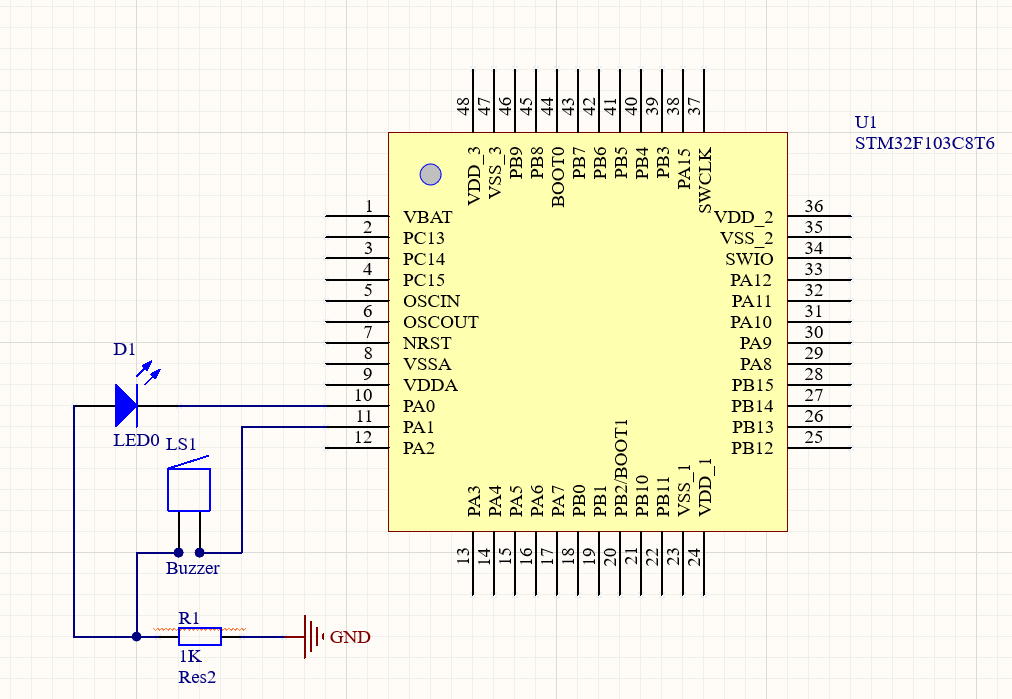

大致的电路图是这样的，实际上的电路是使用面包板连接的。这里并联了一个二极管，作用是判断蜂鸣器是否在工作，在代码中有体现。(因为电路图是一晚上现学现画的，所以可能存在器件或者连线画错的情况，但大体上的电路逻辑就是如此了)

电路图
电路图

有源蜂鸣器和无源蜂鸣器之间的区别(这里使用无源蜂鸣器是因为手头上就只有这个)： GPT的解释： 有源蜂鸣器和无源蜂鸣器的区别主要体现在工作原理和驱动方式上：

  1. 工作原理：
    • 有源蜂鸣器：内部自带振荡电路，当电流通过时，蜂鸣器会自动发出声音。只需要提供直流电源或特定的电压信号即可工作。
    • 无源蜂鸣器：没有内建振荡电路，需要外部驱动信号（如方波信号）才能发出声音。它的工作依赖于输入的交流信号。
  2. 驱动方式：
    • 有源蜂鸣器：只需接通电源，蜂鸣器会根据电压大小或频率自动发声，无需其他外部电路。
    • 无源蜂鸣器：需要通过控制器（如单片机）产生方波或脉冲信号来驱动蜂鸣器工作。蜂鸣器的频率和音调由控制信号的频率决定。
  3. 声音特点：
    • 有源蜂鸣器：声音通常比较稳定，适合产生固定频率的声音，例如警报、提示音等。
    • 无源蜂鸣器：可以通过调节外部驱动信号的频率生成不同的音调，因此可以实现更丰富的音效。
  4. 电路复杂性：
    • 有源蜂鸣器：电路简单，使用时只需要连接电源，适合需要简单音响输出的应用。
    • 无源蜂鸣器：需要额外的驱动电路或控制器，电路相对复杂，但可以实现更灵活的声音控制。

总结来说，有源蜂鸣器适合简单的警示功能，而无源蜂鸣器则更适用于需要变化音调的场景。

因为这里使用了无源蜂鸣器，所以需要给无源蜂鸣器输出一个频率以驱动其工作

总体逻辑

无源蜂鸣器的使用需要模拟频率输出，那么就要寻找支持频率输出的引脚，而频率输出是由 TIM 定时器 产生的，也就是说要寻找支持 TIM 定时器 的引脚，然后将其与蜂鸣器连接。一般情况下，STM32 微控制器的 TIM 定时器可以配置为输出 PWM 信号，PWM 信号的频率决定了蜂鸣器发出的声音频率，而占空比则控制声音的响度。具体步骤如下：

  1. 选择支持 TIM 定时器的引脚：
    • 查找 STM32 微控制器的引脚映射表，确定哪些引脚支持 TIM 定时器的输出功能。每个定时器（如 TIM1、TIM2 等）通常都有多个通道（如 TIM1_CH1、TIM1_CH2 等），并且每个通道都对应一个引脚。
    • 使用 STM32 的工具，如 STM32CubeMX，可以帮助你查看每个定时器通道和 GPIO 引脚之间的映射关系。
  2. 配置 TIM 定时器：
    • 选择合适的 TIM 定时器通道，设置其频率和占空比。频率决定了蜂鸣器的音调（Hz），占空比则影响声音的强弱。
    • 配置定时器为 PWM 输出模式，并选择合适的频率来驱动蜂鸣器。例如，要产生 1 kHz 的频率，可以将定时器的频率设置为 1 kHz。
  3. 连接蜂鸣器：
    • 将选择的引脚连接到蜂鸣器的正极端，蜂鸣器的负极端可以连接到地（GND）。
    • 通过定时器输出的 PWM 信号驱动蜂鸣器。
  4. 调整频率与占空比：
    • 根据需要调整定时器的频率来控制蜂鸣器发出的声音频率（如 1 kHz、2 kHz 等），也可以调整占空比来改变声音的音质或响度。

代码

src/main.rs

#![no_std]
#![no_main]

// pick a panicking behavior
use panic_halt as _; // you can put a breakpoint on `rust_begin_unwind` to catch panics
// use panic_abort as _; // requires nightly
// use panic_itm as _; // logs messages over ITM; requires ITM support
// use panic_semihosting as _; // logs messages to the host stderr; requires a debugger

use cortex_m::asm;
use cortex_m_rt::entry;
use stm32f1xx_hal::{pac,prelude::*};
use stm32f1xx_hal::time::{ms, Hertz};
use stm32f1xx_hal::timer::{Channel, Tim2NoRemap};

#[entry]
fn main() -> ! {
    asm::nop(); // To not have main optimize to abort in release mode, remove when you add code
    let cp = cortex_m::Peripherals::take().unwrap();

    let mut gpioc = dp.GPIOC.split();
    let mut pc13 = gpioc.pc13.into_push_pull_output(&mut gpioc.crh);

    let mut flash = dp.FLASH.constrain();

    let rcc = dp.RCC.constrain();
    let clocks = rcc.cfgr.freeze(&mut flash.acr);
    let mut delay = cp.SYST.delay(&clocks);

    let mut afio = dp.AFIO.constrain();
    let mut gpioa = dp.GPIOA.split();

    let mut pa0 = gpioa.pa0.into_push_pull_output(&mut gpioa.crl);

    let pwm_pin = gpioa.pa1.into_alternate_push_pull(&mut gpioa.crl);

    let mut pwm = dp
        .TIM2
        .pwm_hz::<Tim2NoRemap, _, _>(pwm_pin, &mut afio.mapr, 1.kHz(), &clocks);

    pwm.enable(Channel::C2);
    pwm.set_period(1.kHz());

    let max = pwm.get_max_duty();

    loop {

        pc13.toggle();
        pa0.set_high();
        pwm.set_duty(Channel::C2, max);

        delay.delay_ms(3000_u16);

        pwm.set_duty(Channel::C2, max/16);

        delay.delay_ms(1000_u16);
        pa0.set_low();
        delay.delay_ms(1000_u16);
    }
}

代码详解：

  1. 交替功能
let pwm_pin = gpioa.pa1.into_alternate_push_pull(&mut gpioa.crl);

这一段功能是将PA1引脚设置为交替功能，这个是用于引脚支持频率输出。因为我们需要输出时钟频率，所有要使用支持TIM2_CH的引脚

  1. 时钟频率输出：
let mut pwm = dp
    .TIM2
    .pwm_hz::<Tim2NoRemap, _, _>(pwm_pin, &mut afio.mapr, 1.kHz(), &clocks); //配置 PWM 输出（脉宽调制）信号

pwm.enable(Channel::C2);  // 启用通道C2 对应TIM2_CH2
pwm.set_period(1.kHz());  //设置 PWM 的频率为 1 kHz，对应的周期是 1 毫秒
let max = pwm.get_max_duty(); //获取 PWM 输出信号 的最大 占空比
pwm.set_duty(Channel::C2, max); //通道输出

这里需要注意一点就是如果没通过pwm.enable启用通道，但是在下面调用通道其他通道如：Channel::C3的话，会有板载报错，从而中断程序(编译会通过，并且会成功上传)
